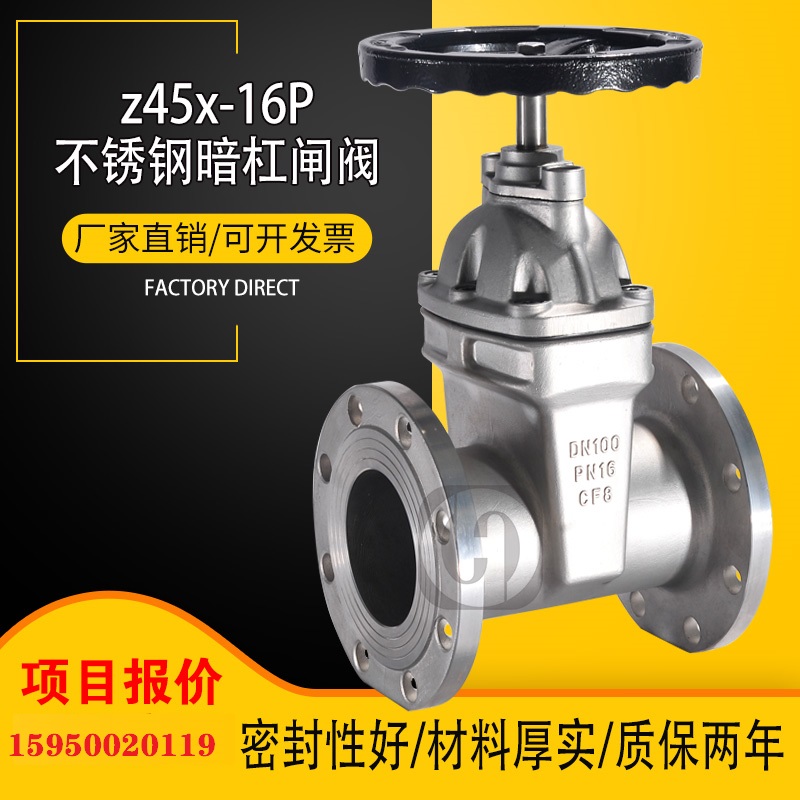

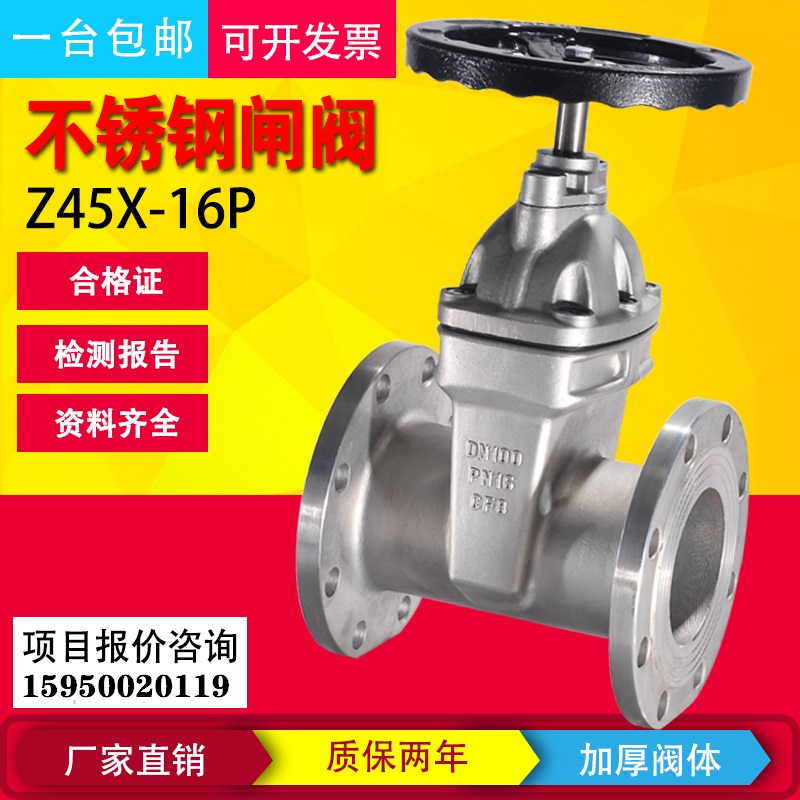

Z45X-16P不銹鋼暗桿軟密封閘閥
Z45X-16P不銹鋼暗桿軟密封閘閥整體包膠產生變形補償作用達到良好的密封效果,克服了一般閘閥密封不良、漏水和生銹的現象。
Z45X-16P不銹鋼暗桿軟密封閘閥整體包膠產生變形補償作用達到良好的密封效果,克服了一般閘閥密封不良、漏水和生銹的現象。
Z45X不銹鋼暗桿軟密封閘閥主要技術參數:
適用溫度 | ≤120℃ |
適用介質 | 水、油品、蒸汽、酸性介質等 |
主要零部件 | 閥體、閥蓋、支架、閥瓣、閥桿、閥座 |
主要材料 | 球墨鑄鐵 |

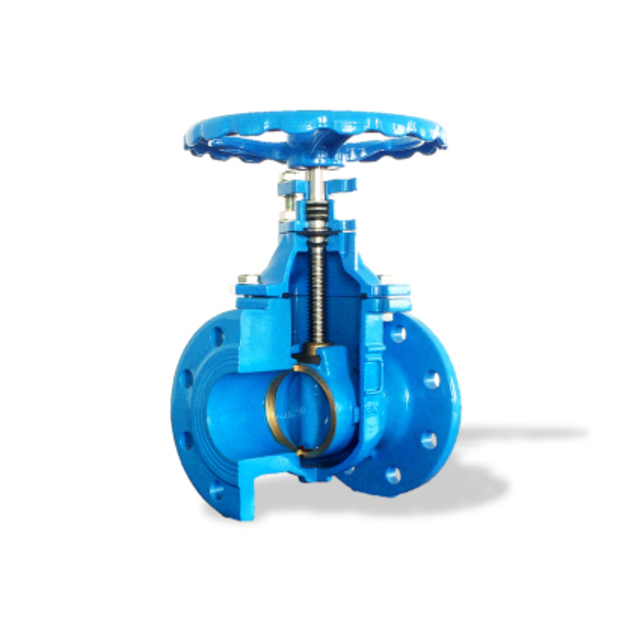

三、主要零部件材質:
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 閥體 | 球墨鑄鐵 | 8 | 止推墊 | 錫青銅 |
2 | 閘板 | 球墨鑄鐵外覆EPDM | 9 | 軸套 | 錫青銅 |
3 | 螺栓 | 鍍鋅 | 10 | 螺栓 | 鍍鋅 |
4 | 密封圈 | NBR | 11 | 軸蓋 | 球墨鑄鐵 |
5 | 閥蓋 | 球墨鑄鐵 | 12 | 防塵罩 | NBR |
6 | 閥桿 | 不銹鋼 | 13 | 手輪 | 鑄鐵 |
7 | “O”形密封圈 | NBR | 14 | 緊固螺母 | 鍍鋅 |
四、主要連接尺寸:
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
HA | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
HC | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
尊敬的客戶:
歡迎您訪問我們的,首先感謝您對我們產品的關注,如果您對我們的產品和服務有任何的建議或疑問,請立即。我們一定會盡心盡意為您提供優質滿意的服務。本公司售后服務實現質量三包。
合同簽訂后,保證保質、保量,按時交貨;
在發貨產品前,本廠向需方給予以下資料:發貨清單、產品合格證 產品使用說明書、技術資料;
有任何的建議或疑問,請立即。
