100S角式隔膜排泥閥
100S角式隔膜排泥閥流體前進的道路上,讓良工閥門為您排憂解難!【排泥閥】可應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。
首頁>>產品展示>>良工閥門
100S角式隔膜排泥閥流體前進的道路上,讓良工閥門為您排憂解難!【排泥閥】可應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。
『100S角式隔膜排泥閥』供應商,本司供應的【角式排泥閥】質量先行、價格合理、售后服務較完善?!?00S角式隔膜排泥閥』適用于輕重工業及樓宇管道。流體前進的道路上,讓良工閥門為您排憂解難!【排泥閥】可應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。
|
產品名稱 | 100S角式隔膜排泥閥 |
產品型號 | 100S |
公稱通徑 | DN50-300mm |
壓力范圍 | 1.0-1.6MPa |
閥體材質 | 鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
產品概述:
100S角式隔膜排泥閥是一種角型隔膜式截止類閥門。通常安裝在污水處理廠沉定池底部,用以排除池底沉定的泥和污物。閥門內部為尼龍強化橡膠隔膜,并設計為角型結構,利用污物的順利排除,安裝方便,使用壽命較長。
零件材料:
零件名稱 | 閥體、閥蓋 | 閥瓣、彈簧 | 膜片 |
材料 | 鑄鐵、球墨鑄鐵、鑄鋼 | 不銹鋼 | 尼龍強化橡膠 |
技術參數:
公稱壓力MPa | 試驗壓力MPa | 適用溫度 | 適用介質 | |
殼體 | 密封 | |||
1.0 | 1.5 | 1.1 | ≤80℃ | 水、污水 |
1.6 | 2.4 | 1.76 |

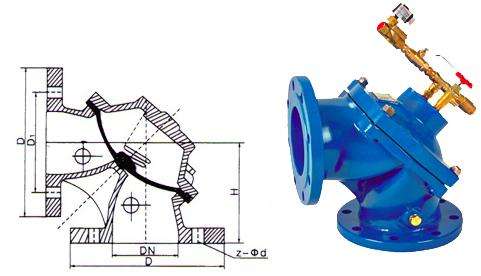

結構圖:
連接尺寸:(mm)
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
H | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 |
安裝示意圖:
聲明:本文中所有文字、數據、圖片考慮到生產工況條件不同,難免會產生偏差、不恰當或是有不充分的描述,故均適用于參考,如果您對本文中所提供的100S角式隔膜排泥閥產品內容有任何疑問,請您聯系我們,我們將竭誠為您服務! |
