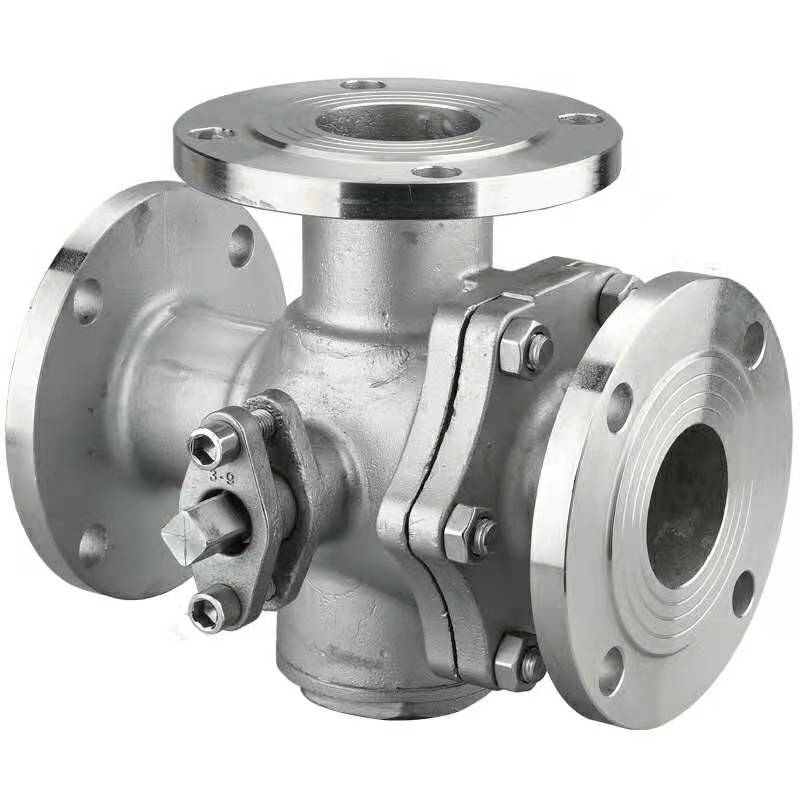

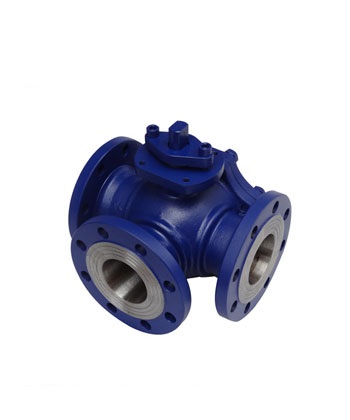

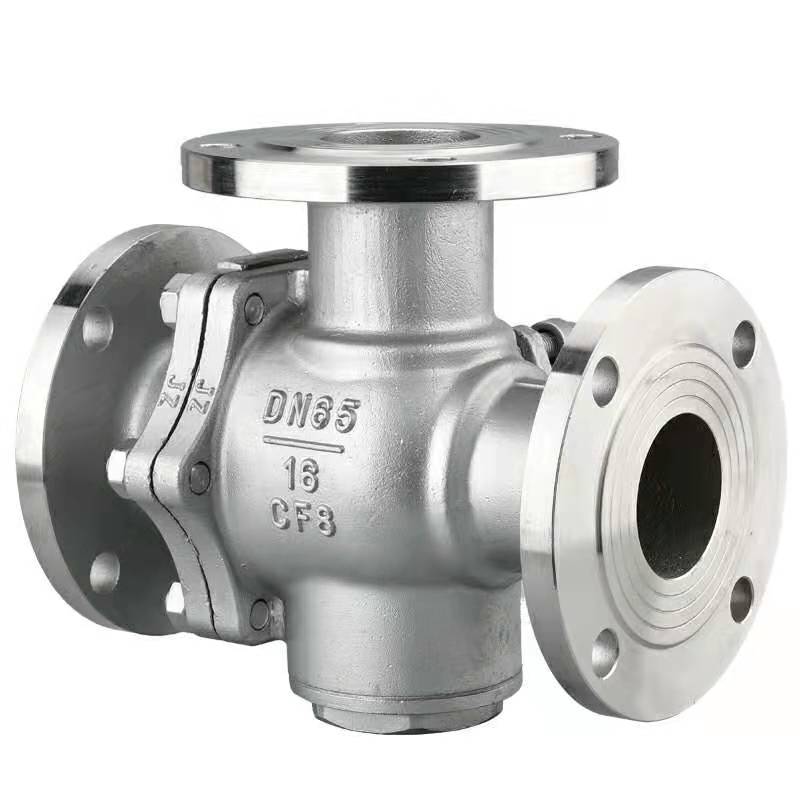

不銹鋼三通法蘭球閥Q44F L型 Q45F T型
詳細介紹: | |||||||
『Q45F、Q45H三通T型球閥』供應商,本司供應的【三通球閥】質量先行、價格合理、售后服務較完善。『Q45F、Q45H三通T型球閥』適用于輕重工業及樓宇管道。流體前進的道路上,讓良工閥門為您排憂解難!【球閥】可應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。
|
產品名稱 | Q45F、Q45H三通T型球閥 |
產品型號 | Q45F、Q45H |
公稱通徑 | DN15-300 |
壓力范圍 | 1.6-3.2MPa |
閥體材質 | 鑄鋼,不銹鋼 |
【球閥】特點:(1)流體阻力小,全通徑的球閥基本沒有流阻。(2)結構簡單、體積小、重量輕。(3)緊密。它有兩個密封面,而且目前球閥的密封面材料使用塑料,密封性好,能實現密封。在真空系統中也已使用。(4)操作方便,開閉快,從全開到全關只要旋轉90°,便于遠距離的控制。(5)維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。(6)在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。(7)適用廣,通徑從小到幾毫米,大到幾米,從高真空到高壓力都可應用。(8)由于球閥在啟閉過程中有擦拭性,所以可用于帶懸浮固體顆粒的介質中。
T型三通球閥概述:
T型三通球閥主要能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。產品特點(1)、三通球閥在結構上采用一體化結構,4面閥座的密封型式,法蘭聯接少,設計實現了輕量化。(2)、三通球芯分T型和L型,使用長,流通能力大,阻力小。(3)、球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態。

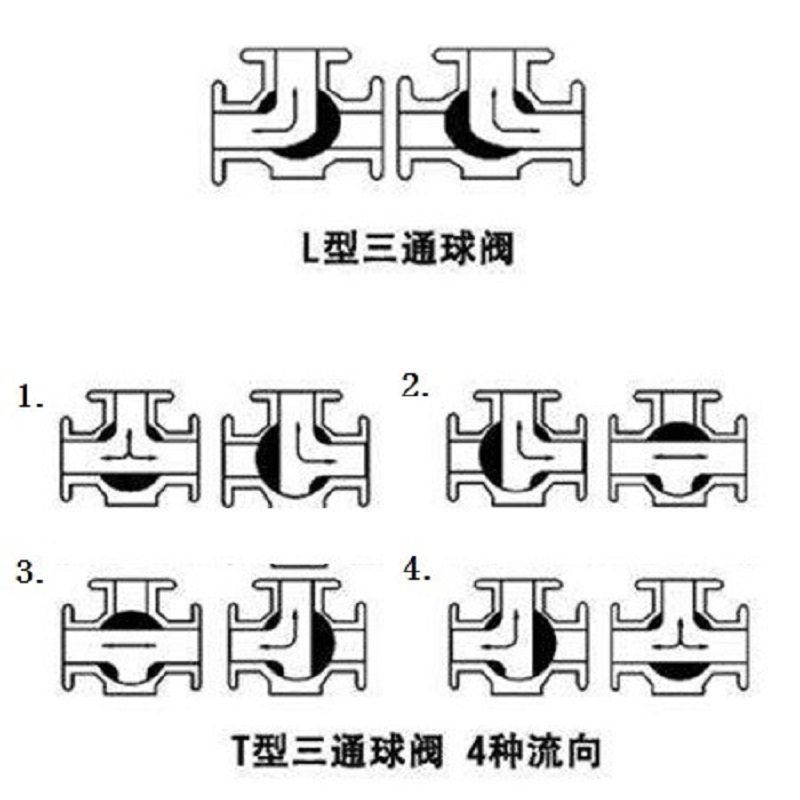

產品結構圖片:
主要性能參數:
型號 | Q45F-16C | Q45F-25C | Q45F-40C | Q45F-16P | Q45F-25P | Q45F-40P | |
工作壓力(℃) | 1.6 | 2.5 | 4.0 | 1.6 | 2.5 | 4.0 | |
適用溫度(℃) | ≤150 | ||||||
適用介質 | 水、蒸汽、油品等 | 弱腐蝕性介質 | |||||
材料 | 閥體 | 碳素鋼鑄件 | 鉻鎳鈦不銹鋼鑄件 | ||||
球體、閥桿 | 2Cr13 | 鉻鎳鈦不銹鋼 | |||||
密封圈 | 增強聚四氟乙烯 | ||||||
填料 | 聚四氟乙烯 |
主要性能范圍:
公稱壓力 | 試驗壓力 | ||
殼體 | 高壓液密封 | 低壓液密封 | |
1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
CLASS150 | 3.0 | 2.2 | |
適用工況 | 適用介質 | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | |
適用溫度 | -28~350℃ | ||
應用規范 | 連接法蘭 | JB79-59 GB9113、 | |
檢驗試驗 | JB/T 9092-99 、API598 |
主要零件材料:
零件名稱 | 材質 | |
GB | ASTM | |
閥體、閥蓋 | WCB | A216-WCB |
密封圈 | PTFE、對位聚苯 | PTFE、對位聚苯 |
球體 | 1Cr18Ni9Ti | SS 304 |
閥座、閥桿 | 2Cr13 | A246-416 |
雙頭螺栓 | 35CrMoA | A193-B7 |
L型連接尺寸和外形:
公稱通徑 DN | 尺寸 | |||||||||
(in) | (mm) | L | D | D1 | D2 | b | f | Z-φd | H | LO |
1/2 | 15 | 140 | 89 | 60.5 | 35 | 10 | 1.6 | 4-φ15 | 55 | 130 |
3/4 | 20 | 165 | 98 | 70 | 43 | 11 | 1.6 | 4-φ15 | 55 | 130 |
1 | 25 | 165 | 108 | 79.5 | 51 | 12 | 1.6 | 4-φ15 | 70 | 140 |
11/4 | 32 | 220 | 117 | 79 | 64 | 13 | 1.6 | 4-φ15 | 75 | 180 |
11/2 | 40 | 250 | 127 | 98.5 | 73 | 15 | 1.6 | 4-φ15 | 90 | 220 |
21/2 | 50 | 260 | 152 | 120.5 | 92 | 16 | 1.6 | 4-φ19 | 104 | 260 |
2 | 65 | 320 | 178 | 139.5 | 105 | 18 | 1.6 | 4-φ19 | 153 | 350 |
3 | 80 | 320 | 190 | 152.5 | 127 | 19 | 1.6 | 4-φ19 | 187 | 400 |
4 | 100 | 370 | 229 | 190.5 | 157 | 24 | 1.6 | 8-φ19 | 206 | 500 |
5 | 125 | 510 | 254 | 216 | 186 | 24 | 1.6 | 8-φ22 | 252 | 600 |
6 | 150 | 510 | 279 | 241.5 | 216 | 26 | 1.6 | 8-φ22 | 244 | 1000 |
8 | 200 | 580 | 373 | 298.5 | 270 | 29 | 1.6 | 8-φ22 | 283 | 1300 |
10 | 250 | 670 | 406 | 362 | 324 | 31 | 1.6 | 12-φ25 | 345 | 1600 |
12 | 300 | 720 | 483 | 432 | 381 | 32 | 1.6 | 12-φ25 | 420 | 2100 |
T型連接尺寸和外形 PN1.6MPa:
型號 | 公稱通徑 | 尺寸 | |||||||||
L | L2 | D | D1 | D2 | b | f | Z-d | H | W | ||
Q45F-16C | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | |
25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | |
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 240 | |
65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 270 | |
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 350 | |
100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 500 | |
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 600 | |
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 1000 | |
200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1300 | |
250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1700 | |
300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 2100 |
T型三通球閥請按以下指示進行安裝:
(1)取掉法蘭端兩邊的保護蓋,在閥打開的狀態下進行沖洗清潔。
(2)安裝前應按規定的信號(電動或氣動)進行整機測試(防止因運輸產生振動影響使用性能),合格后方可上線安裝(接線按電動執行機構線路圖)。
(3)準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。
(4)在安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附件。
(5)本類閥應安裝在管道的水平方向或垂直方向。
(6)安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。
(7)與管道連接后,請用規定的扭矩交叉鎖緊法蘭連接螺栓。
