GL41H、GL41W法蘭過濾器
流體前進的道路上,讓中核閥門為您排憂解難!【過濾器】可應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。
流體前進的道路上,讓中核閥門為您排憂解難!【過濾器】可應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。
詳細介紹: | |||||||
『Y型過濾器』供應商,本司供應的【Y型過濾器】質量先行、價格合理、售后服務較完善?!篩型過濾器』適用于輕重工業及樓宇管道。流體前進的道路上,讓中核閥門為您排憂解難!【過濾器】可應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。
|
產品名稱 | Y型過濾器 |
產品型號 | GL41H、GL41W |
公稱通徑 | DN15-600mm |
壓力范圍 | 1.6-42MPa |
閥體材質 | 球墨鑄鐵、鑄鋼、不銹鋼 |
【過濾器】是輸送介質管道上的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的入口端,用來攔截介質中的雜質,以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后,其雜質被阻擋,而清潔的濾液則由過濾器出口排出,當需要清洗時,只要將可拆卸的濾網取出,處理后重新裝入,因此,使用維護方便。【過濾器的選用】①進出口通徑:原則上過濾器的進出口通徑不應小于相配套的泵的入口通徑,一般與入口管路口徑一致。②公稱壓力:按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。③孔目數的選擇:主要考慮需攔截的雜質粒徑,依據介質流程工藝要求而定。規格濾網可攔截的粒徑尺寸可直接詢問。④過濾器材質:過濾器的材質一般選擇與所連接的工藝管道材質相同,對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。

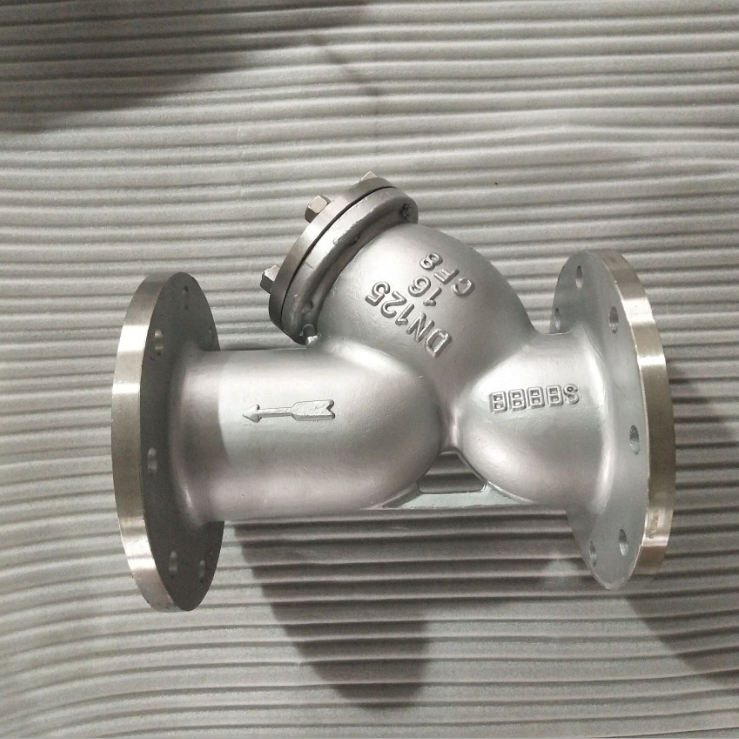

Y型過濾器產品圖片1:
Y型過濾器概述:
Y型過濾器是輸送介質的管道系列的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的入口端,用來攔截介質中的雜質,以保護閥門及設備的正常使用。該過濾器具有結構,阻力小,排污方便等特點。適用介質可為水,油、氣。可按用戶要求制作濾網,其外型基本相同(Y型),內部件采用不銹鋼。當需要清洗時,只要將可拆卸的濾筒取出,去除濾出的雜質后,重新裝入,使用維護方便。該過濾器體形小、濾眼細、阻力小、安裝檢修方便、成本較低、并排污時間短。
過濾網目數選用參考:
一般通水網為18-30目/cm2,通氣網為40-100目/cm2,通油網為100-300目/cm2。
球墨鑄鐵Y型過濾器 | 鑄鋼Y型過濾器 | 不銹鋼Y型過濾器 |
Y型過濾器主要技術參數:
殼體材質 | 球墨鑄鐵 | 碳鋼(WCB碳素鋼、鑄鋼) | 不銹鋼 |
公稱通徑 | 15~500mm | ||
濾框?yàn)V網材質 | 不銹鋼 | ||
密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | ||
工作溫度(℃) | -30~380 | -80~425 | -80~450 |
公稱壓力(MPa) | 1.6~42(150Lb~2500Lb) | ||
過濾精度(目/in) | 10~300 |
Y型過濾器分類說明:
本過濾器有殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。用于管道清除輸送介質:熱水、冷水、蒸汽、壓縮空氣機械雜質,是鍋爐房循環水泵前均需安此產品,為了攔截系統中的機械雜質,使設備和管道免受堵塞和磨損,在額定流速下壓損為0.05-0.1米水柱。用于用汽設備,如:蒸汽儀表、疏水閥,壓縮空氣和用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。油過濾器該主品濾眼密度有多種。例如:64孔、200孔、300孔/Cm2。用于輸油管道上設備。例如:油泵、油鍋爐前均需安裝,在額定流速下壓損為0.05-0.1米水柱。
Y型過濾器主要連接尺寸:
Y型過濾器零部件名稱 | Y型過濾器尺寸圖 |
DN | "英寸 | L | H | H1 | 拉桿伸縮過濾器 | 參考重量kg | |
15 | 1/2 | 125 | 70 | 150 | L | H | 2 |
20 | 3/4 | 145 | 70 | 150 | 3 | ||
25 | 1 | 160 | 80 | 160 | 3.8 | ||
32 | 1 1/4 | 180 | 90 | 180 | 6 | ||
40 | 1 1/2 | 200 | 100 | 240 | 7.2 | ||
50 | 2 | 220 | 130 | 250 | 300 | 130 | 10 |
65 | 2 1/2 | 260 | 165 | 350 | 350 | 165 | 17 |
80 | 3 | 280 | 195 | 390 | 400 | 195 | 20 |
100 | 4 | 320 | 230 | 450 | 450 | 230 | 32 |
125 | 5 | 350 | 300 | 520 | 500 | 300 | 53 |
150 | 6 | 380 | 335 | 580 | 550 | 335 | 66 |
200 | 8 | 495 | 420 | 690 | 650 | 420 | 110 |
250 | 10 | 595 | 500 | 800 | 775 | 500 | 165 |
300 | 12 | 640 | 580 | 950 | 900 | 580 | 225 |
350 | 14 | 700 | 640 | 1150 | 312 | ||
400 | 16 | 800 | 700 | 1360 | 500 | ||
450 | 18 | 850 | 790 | 1480 | 700 | ||
500 | 20 | 900 | 875 | 1650 | 900 |
Y型過濾器安裝與維護:
1、Y型過濾器可以水平安裝,也可以垂直安裝,進出口方向與閥體上的箭頭方向應保持一致。下圖為Y型過濾器安裝方向指導:
2、過濾器工作一段時間后,濾芯內沉淀了一定的雜質,這是壓力降增大,流速會下降,需及時清除過濾芯內的雜質。
3、清洗雜質時,注意過濾芯上的不銹鋼鋼絲網不能變形或損壞,否則,再裝上去的過濾器,過濾后介質的純度達不到設計要求,壓縮機,泵,儀表等設備會遭到破壞。
4、如發現不銹鋼鋼絲變形或損壞,需更換。

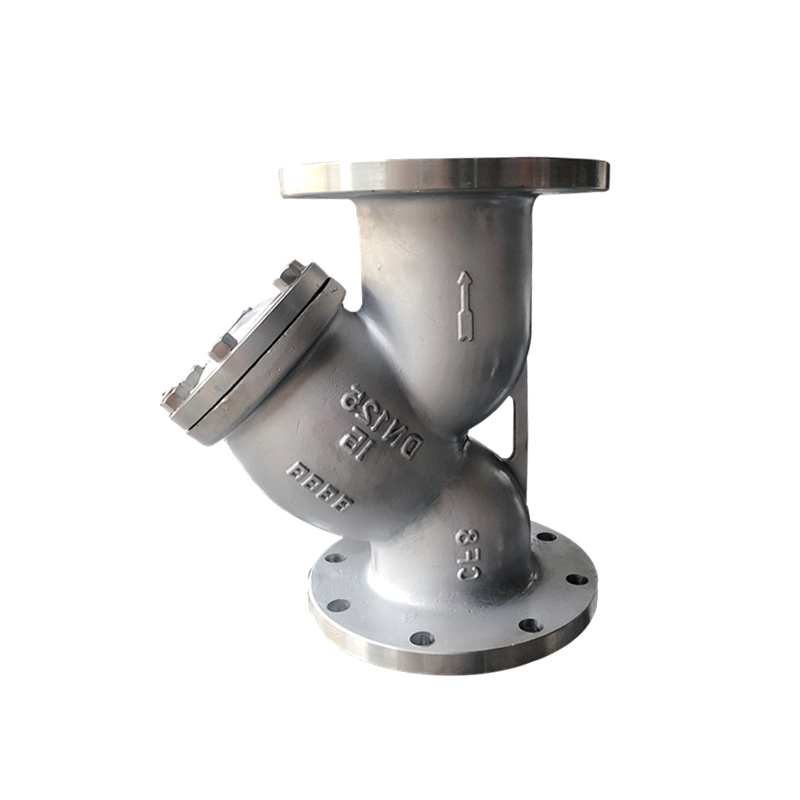

Y型過濾器產品圖片2:
