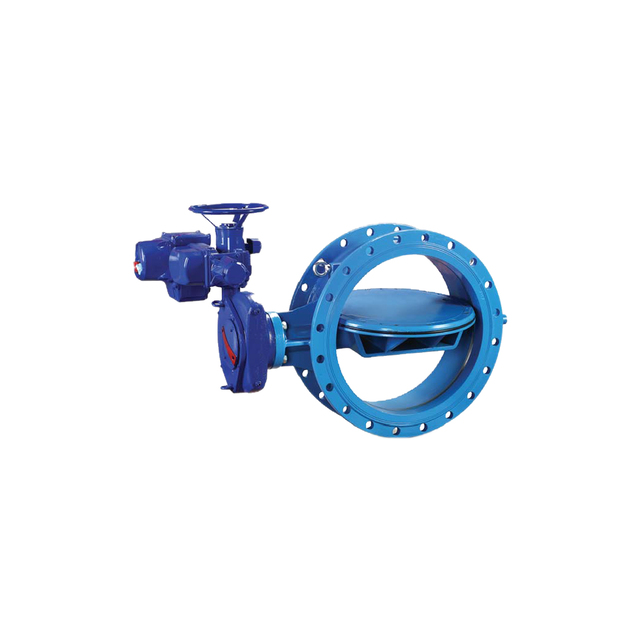

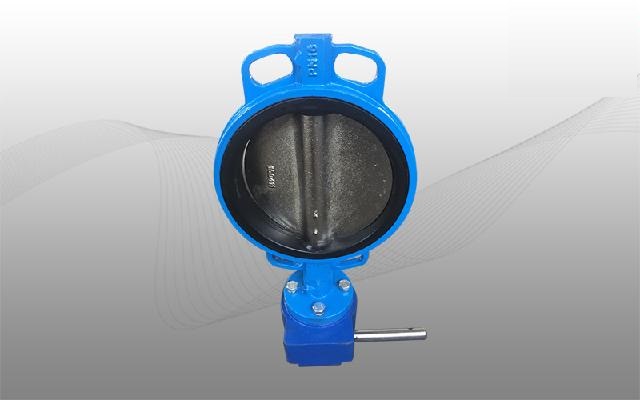

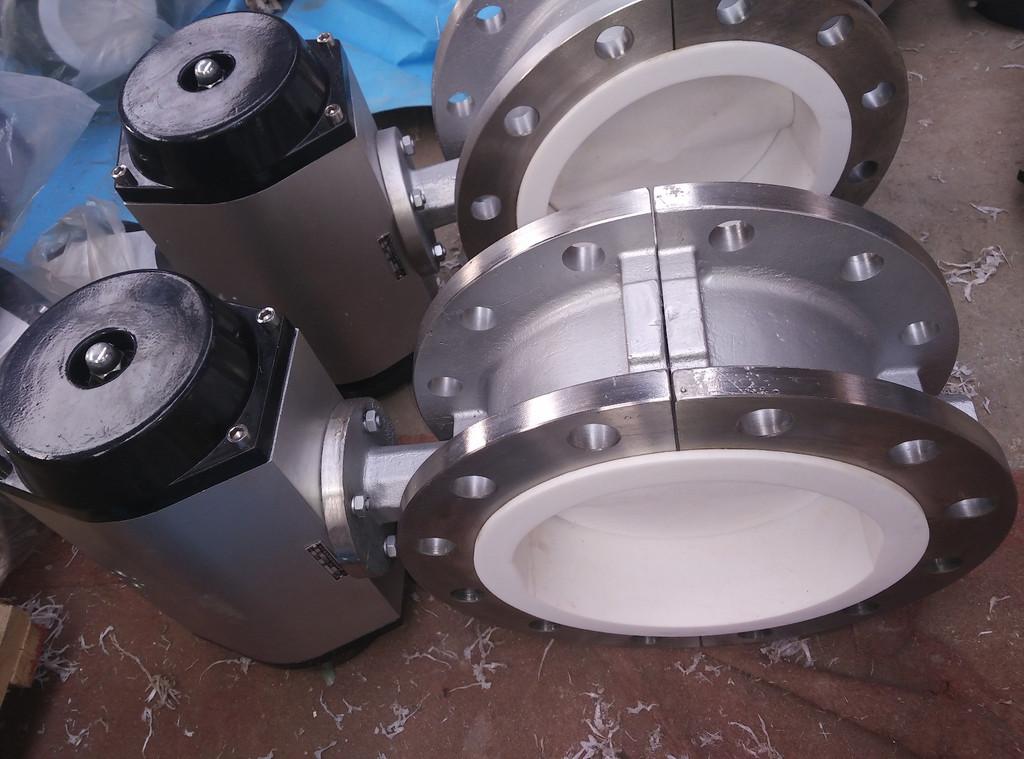

沃茨閥門BFTX系列屯劫型法蘭式偏心蝶閥
一、產品概述 硬密封偏心蝶閥采用先進的三維偏心結構,閥座和閥板密封面采用多層次金屬密封結構,具有良好的雙向密封性和優良的耐腐蝕性。閥軸兩端增加彈性補償結構,使閥門在高溫狀態下扔具有與常溫時相同的密封性能。本蝶閥操作扭矩輕、使用壽命長,廣泛應用于冶金電力、石油化工、空氣、煤氣、可燃氣體,以及給排水、制藥、食品等介質工業管網中,作調節流量和截斷流體使用。
二、產品特點
三維偏心結構,開啟密封即分離,關閉接觸即密封
蝶板密封圈采用軟硬層疊式不銹鋼片和柔性石墨板,使其具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫工況下,均具有優良的密封性
具有雙向密封功能,因密封面錐角小于密封材料的摩擦角,蝶板關到密封位置時立即實現自鎖,并能承受一定的反向壓力沖擊
閥體密封面采用堆焊硬質合金或不銹鋼,密封面強度高、硬度好、耐磨損,使用壽命長
密封圈由壓板壓在蝶板上,易于安裝、調節和更換
防火結構。全金屬結構本身具有火災安全的特征
操作靈活、省力、方便、可靠,連接方式有法蘭、對夾、對焊、凸耳對夾
即可用于截斷介質,也可任意調節流量
三、采用標準
項目名稱 | 采用標準 | 可選標準 |
設計制造驗收 | GB/T 12238-2008 | ISO/DIN10631、API598 |
閥門結構長度 | GB/T 12221-2005 | ISO5752 |
閥門法蘭連接 | GB/T 9113-2010 | ANSI B16.5、JIS B2238 |
閥門密封試驗 | GB/T | ISO/DIN5208 |
四、性能參數
產品名稱 | 硬密封偏心蝶閥 | |
連接型式 | 對夾式 | 法蘭式 |
公稱通徑 | DN50-DN2000 | DN50-DN3000 |
公稱壓力 | PN10/PN16/PN25 | PN10/PN16/PN25/PN40 |
試驗壓力 | 殼體試驗:公稱壓力×1.5倍 密封試驗:公稱壓力×1.1倍 | |
外表噴涂 | 環氧樹脂涂層、磁漆、不銹鋼本體 | |
驅動型式 | 手柄、蝸輪、電動、氣動、液動 | |
適用溫度 | -29~425℃ | |
適用介質 | 水、蒸汽、油品、酸類腐蝕性等 |
五、零部件可選材料
零件名稱 | 可選材料 |
閥體 | 鑄鋼(WCB)、不銹鋼(CF8/CF8M/CF3M) |
閥板 | WCB堆焊Cr13、CF8(P)、CF8M(R)、CF3M(RL) |
壓圈 | WCB、CF8、CF8、CF8M、CF3M(RL) |
閥軸 | 45#鍍鉻、不銹鋼SS416、不銹鋼SS304、不銹鋼SS316 |
驅動 | 手柄、蝸輪、電動、氣動、液動 |
六、外形尺寸圖
七、安裝注意事項1、安裝使用前仔細核對閥門材質、型號是否符合管道使用要求,核實后進行清潔處理。未安裝使用的閥門應存放在干燥的室內;保管較長時間的閥門,要有防潮、防銹的措施。
2、根據介質流動方向進行安裝,優先考慮臥室安裝。
3、本蝶閥與管道之間需加裝密封墊,螺栓連接安裝時,應按對角線方向多次擰緊,不得單件一次性擰緊,以防螺栓受力不均而造成法蘭連接處泄漏。
4、蝶閥安裝時,應以蝶板處于關閉位置為宜,防止雜物進入閥腔搓傷密封面。
5、使用對焊法蘭或蝶閥專用法蘭。如果采用平焊法蘭時,必須要求法蘭內孔與墊圈內孔一樣大,以保證墊圈有效密封面。
6、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源相序錯誤,用戶次接通電源前,要先手動開啟閥門至中間位置,通電后確定閥門啟閉方向與電機控制方向是否一致。如不一致,及時調整相序,使其一致。
7、閥門使用前,應充分清掃管道內焊渣雜物后,方可正式投入使用。
